Производитель: F&F
Артикул: EA05.004.005

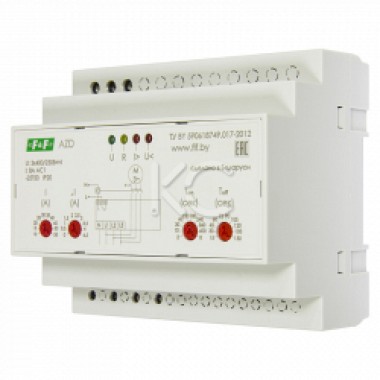

Модель (серия): AZD
Узнать возможность поставки либо подобрать аналоги можно по телефонам:
для оптовых покупателей +375 17 252 00 00
Принцип работы
Реле AZD осуществляет непрерывный контроль токов в трех фазах обслуживаемой электроустановки и при выявлении аварийных режимов отключает ее. Отключение, с одновременным отображением типа аварии соответствующим ему индикатором, происходит в следующих аварийных ситуациях:
- перегрузка по току недопустимой продолжительности – поломка или заклинивание приводных механизмов, разрушение подшипников и пр.;
- недопустимое снижение нагрузки – поломка приводных механизмов, сухой ход насоса и т.п.;
- при обрыве любой фазы;
- при недопустимой асимметрии токов;
- при работе на пониженном или повышенном напряжении;
- при перегреве ЭУ;
- при недопустимой асимметрии фазных напряжений;
- при коротком замыкании.
Напряжение питания 3×400/230 + N
Максимальный коммутируемый ток, А 8 AC1
Максимальный ток катушки контактора, А 2
Контакт 1NO/NC
Диапазон контролируемых токов, А 1-5.5
Максимальное напряжение контактов реле, В 400 AC
Допустимая асимметрия фазных напряжений, В 60
Допустимая асимметрия фазных токов, % 30
Задержка отключения при асимметрии, с 5
Задержка отключения при перегрузке токовременная характеристика
Задержка повторного включения 2 с - 4 мин
Задержка отключения при обрыве фазы, не более, с 1
Задержка отключения при нарушении чередования фаз, не более, с 0.1
Задержка повторного включения, с 2-240
Максимальны диаметр кабеля, мм 12
Степень защиты IP20
Диапазон рабочих температур, °С от -25 до +50
Габариты, мм 105 x 90 x 65
Монтаж на DIN-рейке 35 мм
Модель (серия): AZD
