Производитель: КЭАЗ
Артикул: 378543
Количества полюсов: 3
Род тока: AC
Номинальный ток In, А: 1000
Предельная коммутационная способность переменного тока Icu, кА: 85
Узнать возможность поставки либо подобрать аналоги можно по телефонам:
для оптовых покупателей +375 17 252 00 00
Основные характеристики
Характеристики ETIM
Категория ETIM: Силовой автоматический выключатель
Классификация

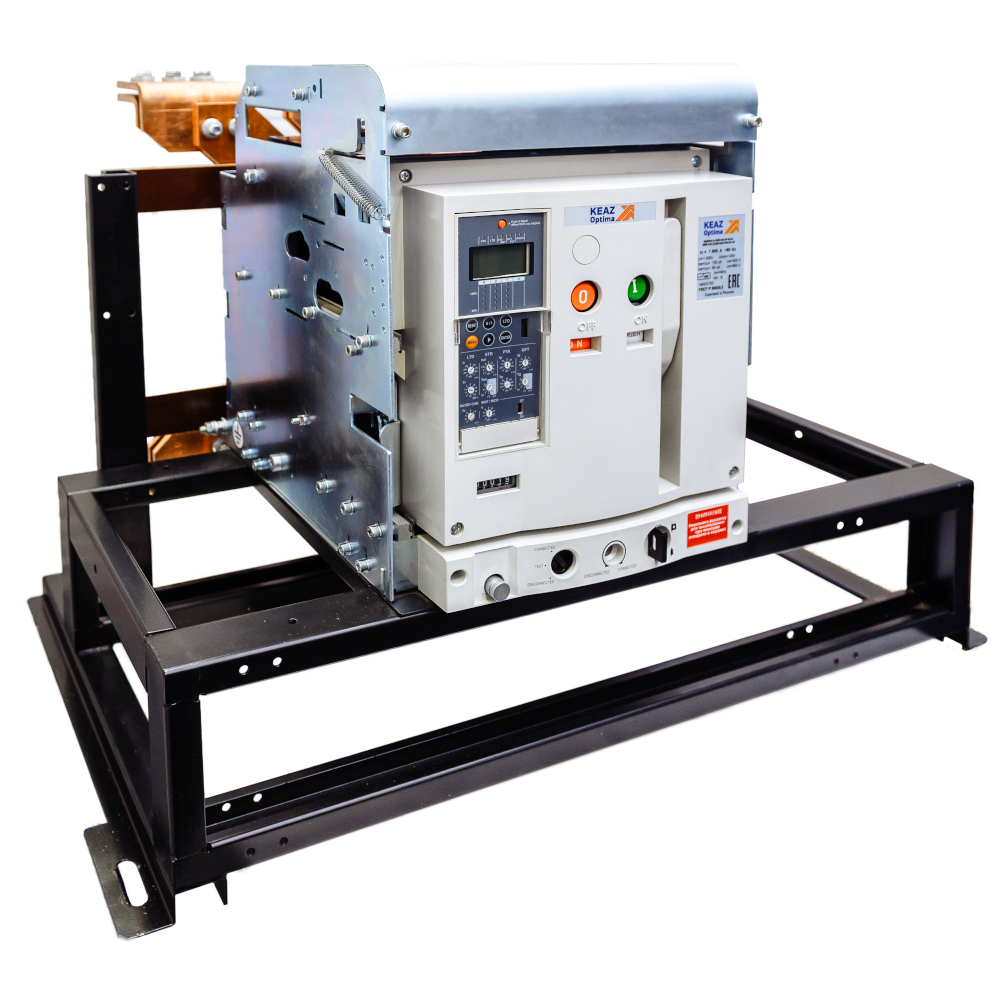

Тип изделия: Выключатель автоматический

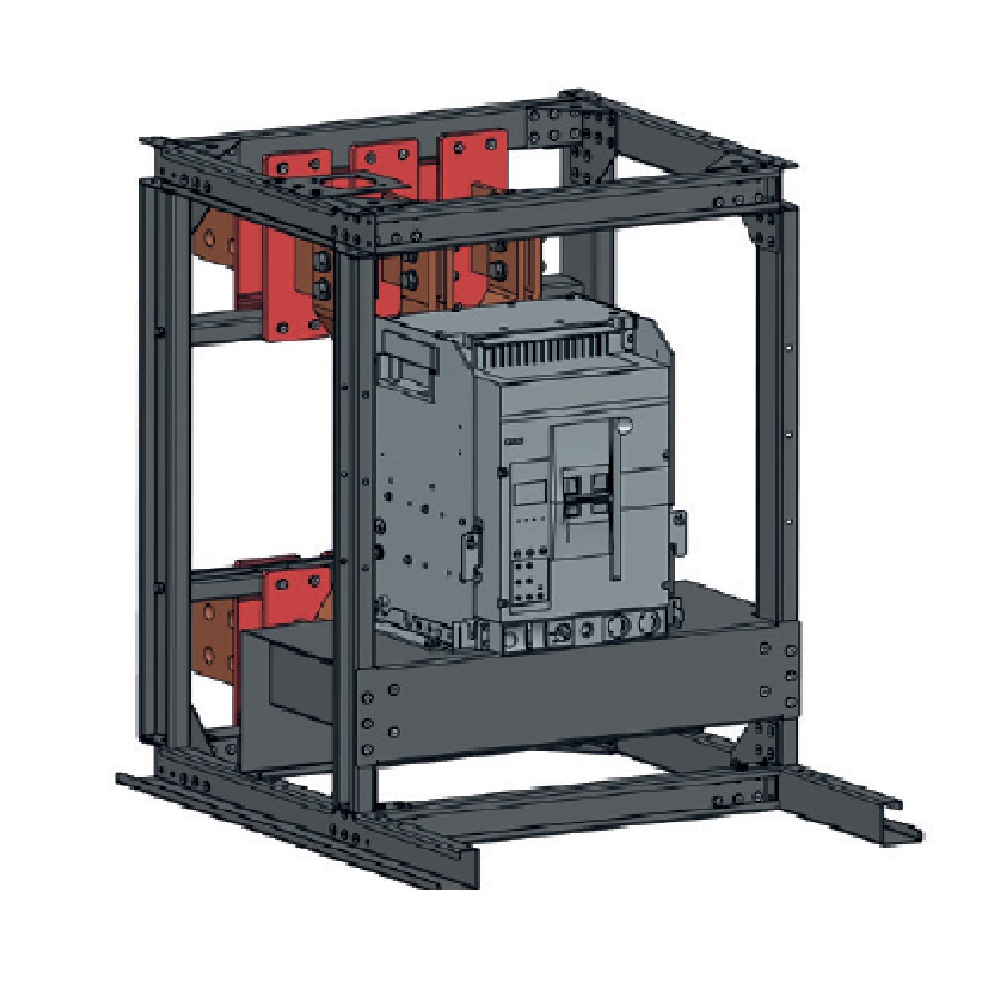

Ретрофит для замены выключателей: 1
Габариты и материалы
Габариты изделия: Ширина (мм): 308
Габариты изделия: Высота (мм): 350,5
Габариты изделия: Глубина (мм): 355
Типоразмер: S2-Второй габаритный размер
Электротехнические характеристики
Количество полюсов: 3
Номинальный ток In (А): 1 000
Частота тока (Гц): 50
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 400
Предельная коммутационная способность переменного тока Icu (кА): 85
Номинальное рабочее напряжение переменного тока Ue (В)2: 690
Вспомогательные (свободные) контакты: 6з+6р
Наличие привода: ПД2 220V AC/DC
Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА): 40
Наличие независимого расцепителя: нет
Регулировка максимальных расцепителей тока: да
Вид расцепителей: электронный
Номинальное напряжение изоляции Ui (В): 1 000
Номинальное импульсное напряжение Uimp (кВ): 8
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
Тип расцепителя: MR8.1
Номинальный продолжительный ток Iu (А): 1 000
Номинальное напряжение питания цепи управления Us (В): 230AC/DC
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 65
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 85
Время номинально кратковременно выдерживаемого тока tcw (с): 1
Номинальный кратковременно выдерживаемый ток Icw (А): 40
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 85
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА): 65
Механический счётчик циклов: да
Катушка включения (В): 230 В АС/220 В DC
Независимый расцепитель (В): 230 В АС/220 В DC
Расцепитель минимального напряжения (В): Нет
Уставки по времени срабатывания расцепителя при токе 6IR (с): 1;2;4;8;12;16;20;24;30
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR): 1,5;2;2,5;3;4;5;6;8;10
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с): 0,1;0,2;0,3;0,4;OFF
Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к номинальному току (Ig/In): 0,2;0,3;0,4;0,5;0,6;0,7;0,8;0,9;1
Монтажные характеристики
Способ крепления (монтажа): болтовое соединение
Присоединение внешних проводников: заднее
Возможность самостоятельного подключения дополнительных устройств: да
Способ установки: выдвижной
Вид присоединяемых проводников: шина
Тип подключения: болтовое соединение
Эксплуатационные характеристики
Климатическое исполнение и категория размещения: У3
Степень защиты (IP): IP00
Диапазон рабочих температур (˚С): от -25°С до +40°С
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ТУ 27.12.31-001-14674084-2020
Дополнительное оборудование: Нет
Дополнительный расцепитель: Нет
Наличие вспомогательных контактов сигнализации: да
Возможность установки индикатора отключения: да
Моторный привод встроенный: да
Сигнализация положения выключателя в корзине: нет
Наличие минимального расцепителя: нет
Конденсаторный источник питания: нет
Замок внутренней установки: нет
Защитные шторки: да
Второй независимый расцепитель: Нет
Контакт готовности к включению: да
Количества полюсов: 3
Род тока: AC
Номинальный ток In, А: 1000
Предельная коммутационная способность переменного тока Icu, кА: 85
