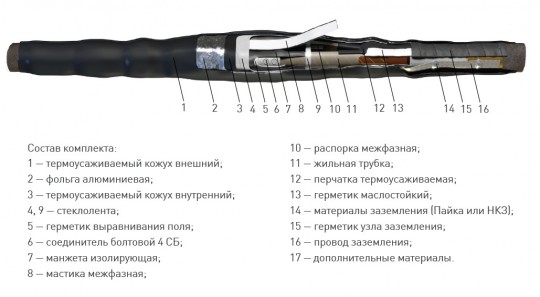

Купить Муфта 3 СТП-10 (25-50) с соединителями ЗЭТА в Минске

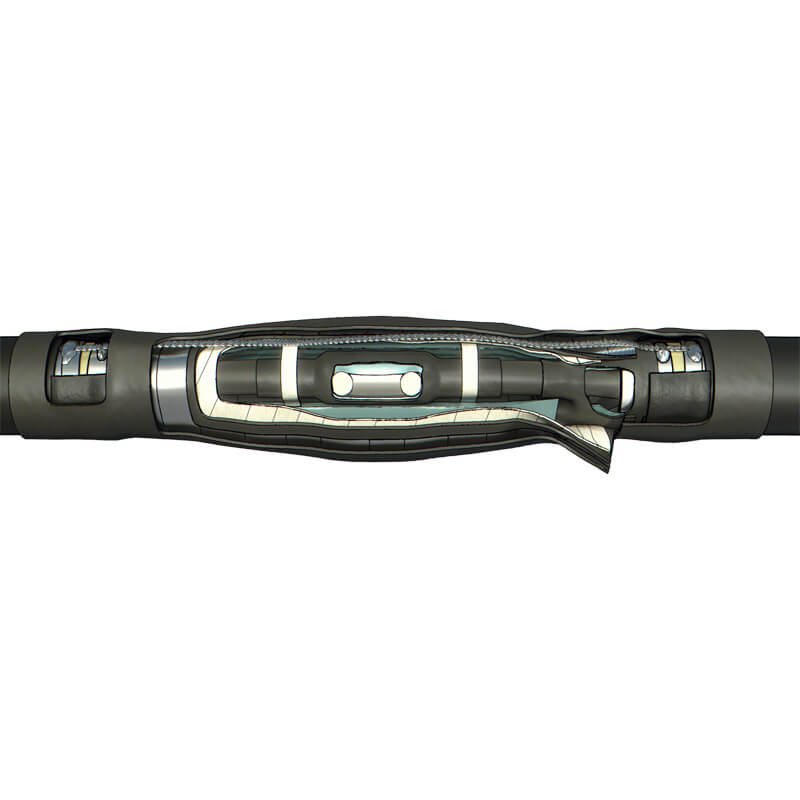

Термоусаживаемая соединительная муфта 3 СТП-10 предназначены для соединения 3-х жильных силовых кабелей с бумажной пропитанной изоляцией на напряжение до 10 кВ.
Данные муфты устанавливаются как в земле, так и на воздухе на вертикальных и других кабельных трассах без ограничения разности уровней.

Термоусаживаемый материал, составляющий основу муфты, изготавливается по специальной технологии из термопластов. В результате радиационной обработки материал приобретает новые эксплуатационные и технологические свойства, главное из которых - способность уменьшаться в объеме при нагревании при сохранении изначальной формы.

Для герметизации разделки используется маслостойкий герметик в корешок перчатки.
Для выравнивания поля на соединитель применяется пластина выравнивания поля.
Для герметизации пустот используется межфазный заполнитель.
Установка межфазной распорки между жилами кабеля обеспечивает дополнительную изоляцию, а также является армирующим элементом, т.е. придает конструкции дополнительную жесткость.

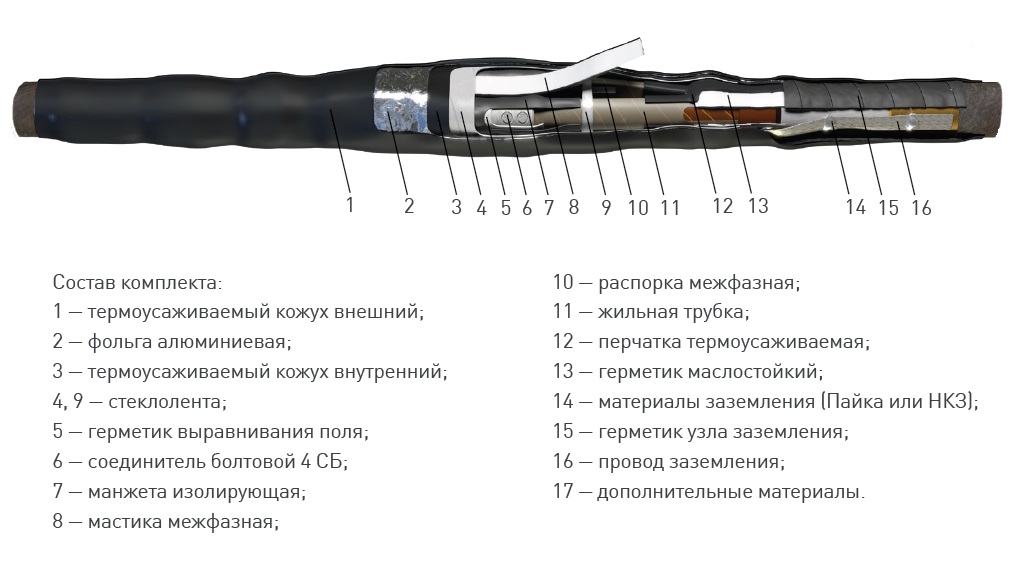

Комплект может быть представлен в двух вариантах: с соединителями и без соединителей». В комплект муфт с соединителями входят алюминиевые соединители с контактными винтами со срывающимися головками.
В термоусаживаемой муфте используются две термоусаживаемые перчатки, изготовленные из электроизоляционной композиции. На внутреннюю поверхность перчатки нанесен слой легкоплавкого клея.
Паяный комплект заземления включает: припой ПОС-30, припой-А, жир паяльный.

Комбинированный комплект заземления включает: припой ПОС-30, жир паяльный, пружины ППД, контактные пластины (терка).

Термоусаживаемые изделия обеспечивают полную герметизацию и высокие изоляционные свойства. Также они обладают высокой механической прочностью, стойкостью к химическому воздействию и влиянию окружающей среды. Все термоусаживаемые материалы, используемые при монтаже муфты, после усадки хранят свои механические свойства и достаточную электрическую прочность, не менее 20 кВ/мм при температуре от -50 до +50 °C

Тип изделия 3 СТП-10
Вид изделия Муфта кабельная
Сечение кабеля, мм2 25-50
Тип муфты соединительная
Рабочее напряжение до 10 кВ
Количество жил 3
Наличие и тип контактных элементов с соединителями
Комплект заземления паяный
Наличие защитного слоя в кабеле с бронёй / без брони
Тип изоляции бумажная
Длина разделки 1200 мм
