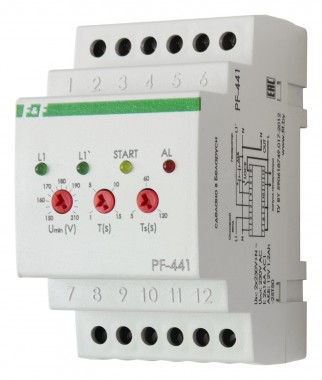

Производитель: F&F
Артикул: EA04.005.002
Модель (серия): PF
Цену можно узнать по телефонам:
для оптовых покупателей +375 17 252 00 00
Принцип работы
Если напряжение в сети в допустимых пределах, нагрузка через замкнутые контакты 2-7 подключена к сети. При выходе напряжения за установленные пределы контакты 2-7 размыкаются, и нагрузка отключается. Через 15 секунд замыкаются контакты 11-12 и подается сигнал на запуск генератора. После выхода его в рабочий режим (напряжение генератора стабильно и находится в допустимых пределах) контакты 3-9 замыкаются, и нагрузка подключается к генератору. При восстановлении напряжения в сети через 10 секунд контакты 3-9 размыкаются, через 0,3 секунды замыкаются контакты 2-7 и нагрузка подключается к сети питания.
Отличительные особенности:
работа с генераторными установками;
регулируемое время переключения;
регулируемый верхний порог переключения.
Функциональные возможности:
- контроль верхнего и нижнего допустимых пределов напряжения;
- защита нагрузки от пониженного и повышенного напряжения;
- контроль включения нагрузки, защита от «встречного» напряжения;
- формирование сигнала запуска генератора;
- контроль запуска генератора;
- аварийное отключение нагрузки внешним сигналом;
- работа от внешней аккумуляторной батареи и ее поддержание в рабочем состоянии.
Код ETIMЕС001438
Номинальное напряжение питания:
от контролируемой сети (зажимы 1-2) 230 В; 50 Гц
от генератора (зажимы 1-3)230 В; 50 Гц
от внешней аккумуляторной батареи (зажим 1-4) 10-12 В
Максимально допустимое напряжение (зажимы 1-2,3) 400 В АC Максимальный коммутируемый ток (AC1) 16 А
Максимальный ток катушки контактора 3 А AC 15
Контакты 3NO
Порог напряжения нижний, регулируемый 150-210 В
верхний 270 В
Гистерезис 5 В
Время переключения 0,3 с
Время восстановления 10 с
Время запуска генератора 5-120 с
Время отключения (ускоренное) при U>300 В<0.1 с
Задержка запуска генератора15 c
Диапазон рабочих температурот -25 до +50 °С
Степень защиты IP20
Коммутационная износостойкость >100000 циклов
Степень загрязнения среды 2
Категория перенапряжения III
Потребляемая мощность1,5 Вт
Подключениев интовые зажимы 2,5 мм2
Габариты (Ш×В×Г) 52,5х90x65 мм
Тип корпуса 3S
Монтажна DIN-рейке 35 мм
Модель (серия): PF
