Купить Переключатель ПЦ-4 в Минске

Разъединители серии П (переключатели) на номинальные токи 250, 400, 630А, с ручными приводами зависимого действия предназначены для пропускания номинальных токов, изменения схемы питания, включения и отключения без нагрузки электрических цепей переменного тока частотой 50Гц, напряжением 380В.

Конструкция

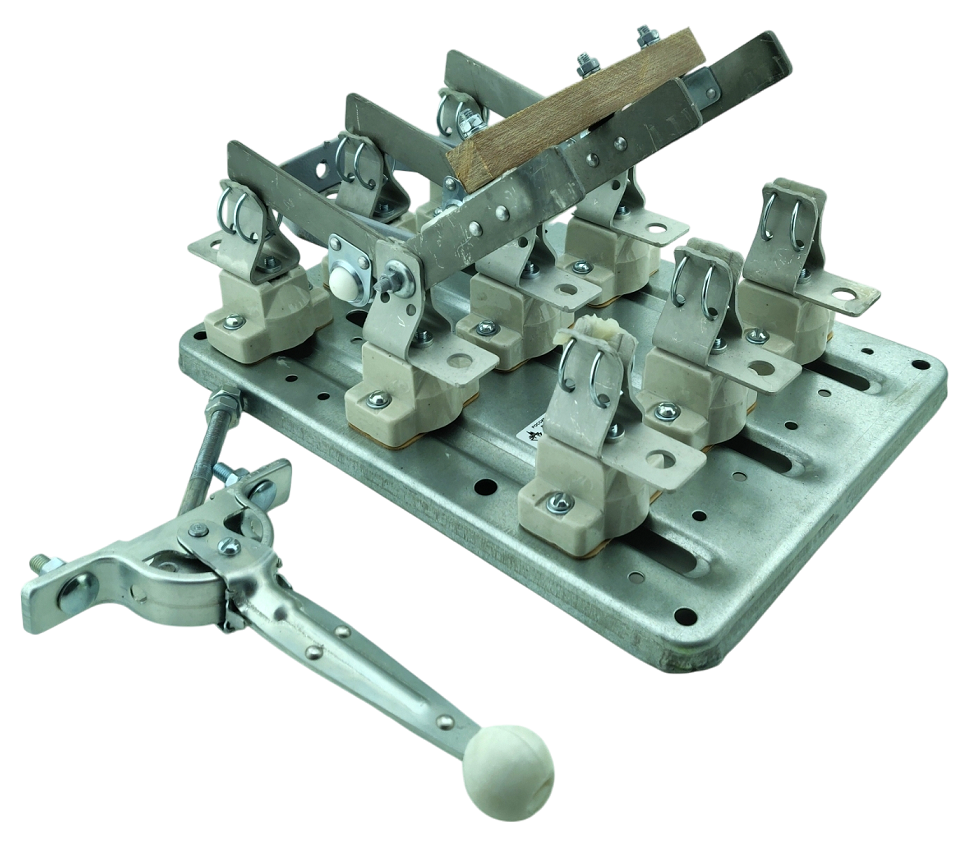

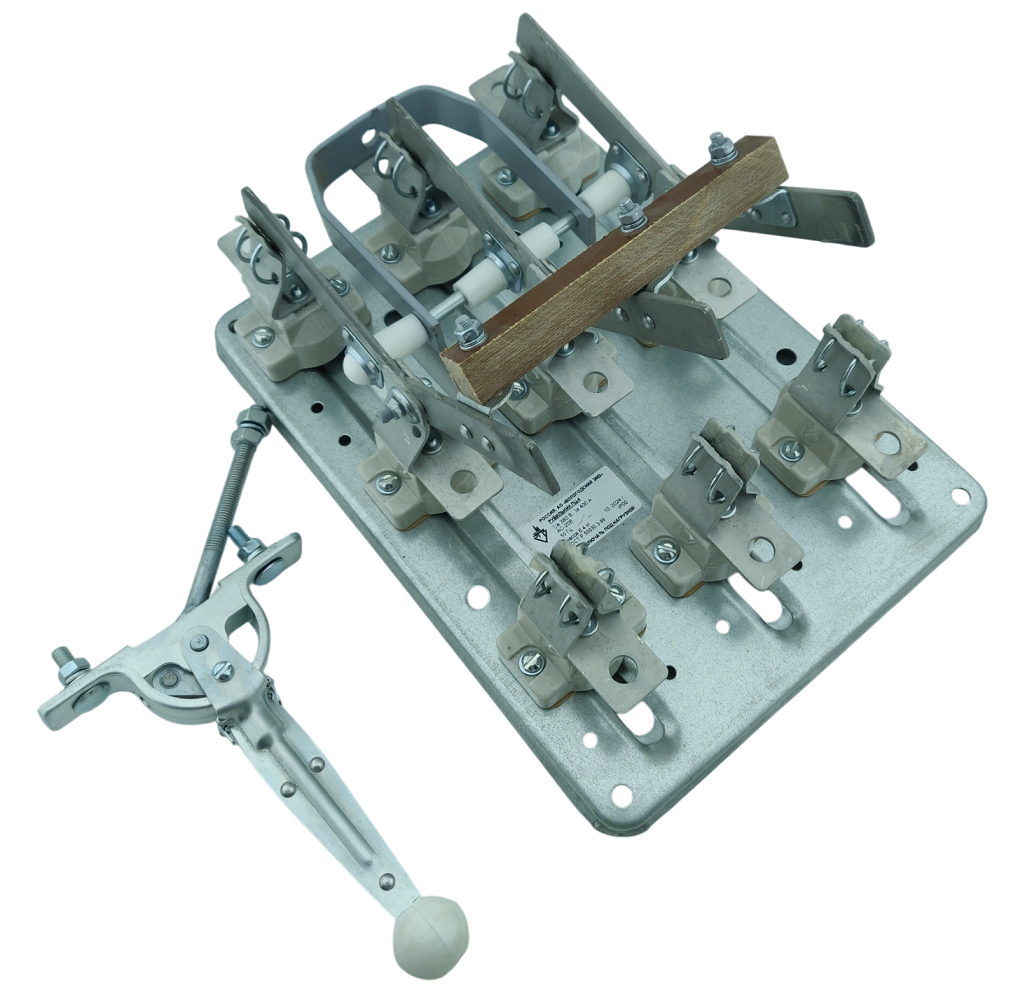

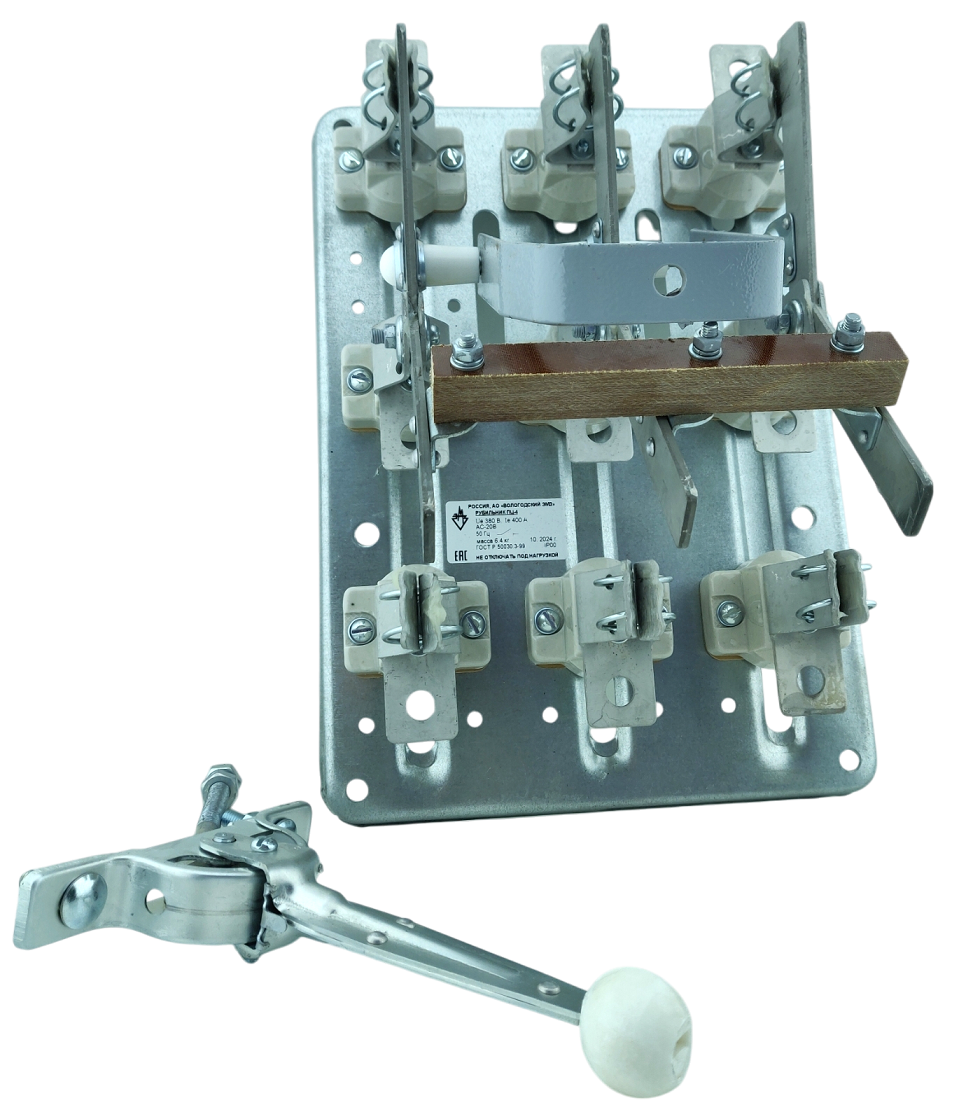

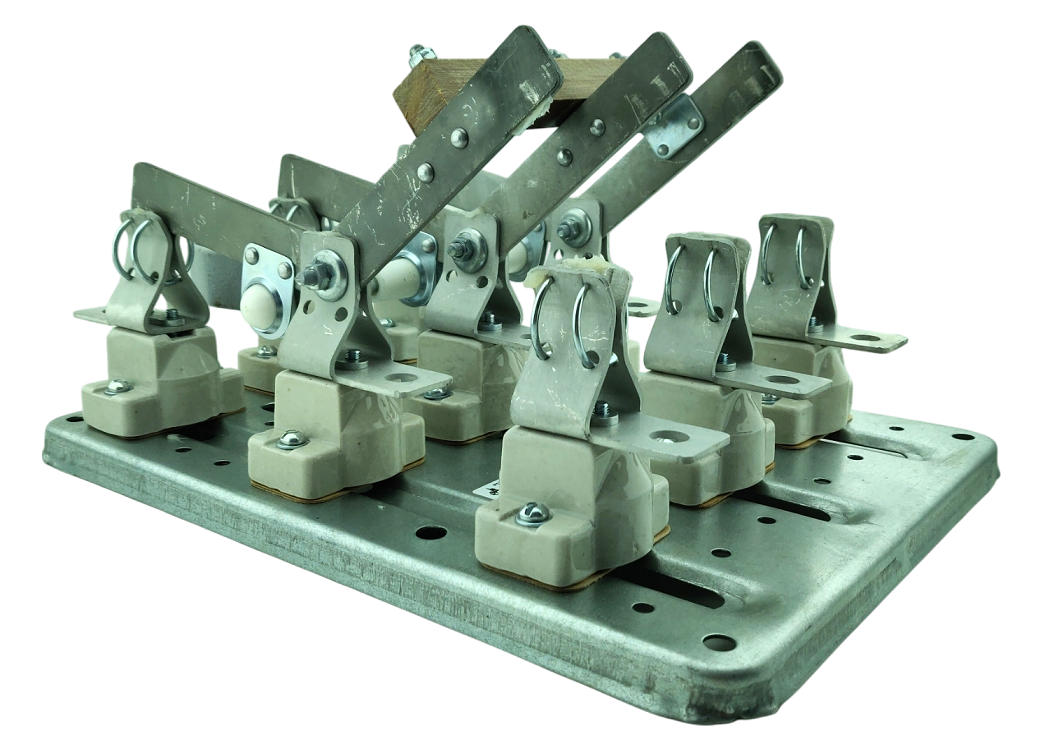

Аппараты представляют собой трехполюсные разъединители на два направления.

Основание аппаратов на номинальный ток 630А изготовлено из изоляционного материала — текстолита. Аппараты на номинальный ток 100÷400А изготовлены на металлическом основании с установкой на него фарфоровых изоляторов А-632.

Аппараты имеют один ряд осевых (шарнирных) и два ряда контактных стоек. Необходимое нажатие на контактных стойках обеспечивается пружинными кольцами, на совмещённых — сферическими шайбами.

У аппаратов с боковым смещенным приводом контактные ножи связаны осью, приводящейся в движение посредством симметрично расположенных по длине тяг, второй конец которых шарнирно соединён с валом. Вал приводится во вращение боковой съёмной рукояткой (или приводом), устанавливаемой на одном его конце. Аппараты с центральным расположением привода приводятся в движение скобой связанной с осью контактных ножей.

Конструкция контактных выводов обеспечивает присоединение как медных, так и алюминиевых проводников и шин.

Условия эксплуатации
-Высота над уровнем моря не более 2000 м.
-Температура окружающего воздуха от -45 до +40˚С.
-Относительная влажность воздуха не более 50% при температуре 40˚С.
-Группа условий эксплуатации М1 по ГОСТ 17516.1-90.
-Степень загрязнения окружающей среды – 3 по ГОСТ Р 50030.3-99.
-Установленный срок службы 8,5 лет.
-Срок гарантии устанавливается три года со дня ввода в эксплуатацию, но не более 3,5 лет со дня отгрузки, при соблюдении условий транспортирования, хранения, монтажа и эксплуатации.
-Рабочее положение — вертикальное с отклонением в любую сторону не более 5˚.

Технические характеристики
Номинальное рабочее напряжение Ue, В ~ 380
Номинальное напряжение изоляции Ui, В ~ 660
Номинальная частота, Гц 50
Номинальный рабочий ток Ie, А 400
Категория применения АС-20В
Степень защиты по ГОСТ 14254 IP00
Номинальный режим работы продолжительный
Номинальная включающая и отключающая способность при U=1,05Ue, I=1.5Ie, cosφ=0,95, циклов ВО 10
Номинальный кратковременно выдерживаемый ток, кА 4,8
Механическая износостойкость аппаратов (циклы ВО), не менее 2500
Присоединение для контактных выводов М10
Расположение контактных выводов относительно плоскости монтажа Параллельное
