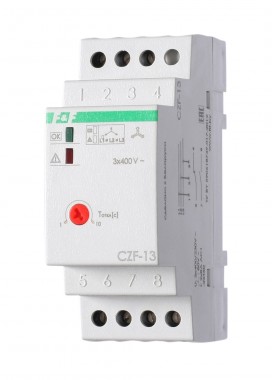

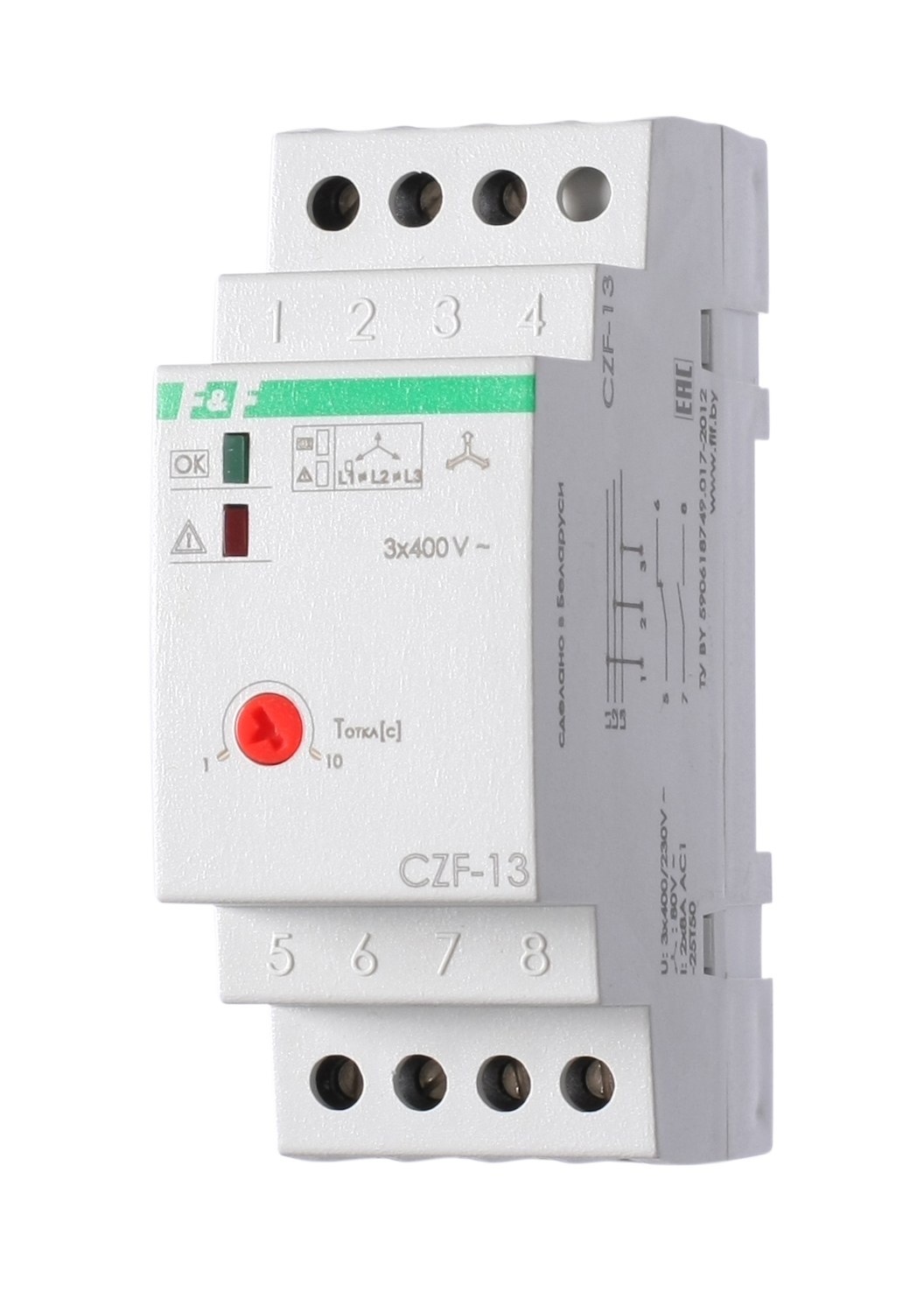

Купить Реле контроля фаз CZF-13 в Минске

Назначение
Реле контроля фаз CZF-13 предназначено для защиты электродвигателей и электроустановок, подключенных к трёхфазной сети, в случаях:
1. Отсутствия хотя бы одной из фаз.
2. Асимметрии напряжения.
3. Повышения напряжения более 480 В.
4. Снижения напряжения менее 320 В.

Область применения
Применяется для защиты электродвигателей и электроустановок, питаемых от трехфазной сети.

Особенности
1. Контроль наличия фаз.
2. Контроль асимметрии между фазами.
3. Контроль верхнего значения напряжения.
4. Контроль нижнего значения напряжения.

Принцип работы
Если напряжение в пределах нормы, контакты исполнительного реле 7-8 замкнуты и на катушку контактора управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Включение происходит автоматически после восстановления сетевого напряжения питания.

Код ETIMEC001441
Напряжение питания, В 3x400
Максимальный коммутируемый ток, А 2х8 АС-1 / 250 В
Контакт 1NO, 1NC
Максимальный ток катушки контактора, А 2 AC-15
Напряжение отключения, В
- при падении напряжения в фазах 320
- при повышении напряжения в фазах 480
Асимметрия напряжения, В80
Гистерезис, В5
Задержка отключения, с-при асимметрии 1...10
- при падении напряжения 5
- при повышении напряжения 0,5
Задержка повторного включения, с 2
Коммутационная износостойкость, циклов >100000 Потребляемая мощность, Вт 1,6
Степень защиты IP20
Степень загрязнения среды 2
Категория перенапряжения III
Диапазон рабочих температур, °С-25…+50
Подключение винтовые зажимы 2,5 мм 2
Габариты (ШхВхГ), мм35х90х65
Тип корпуса 2S
Масса, кг 0,1
Монтаж DIN-рейка 35 мм
Момент затяжки винтового соединения, Нм 0,5
