Производитель: Вологодский ЭМЗ
Артикул: 20-13-019
Модель (серия): РПС
Номинальный ток In, А: 630
Расположение рукоятки: Правая
Цену можно узнать по телефонам:
для оптовых покупателей +375 17 252 00 00
Конструкция

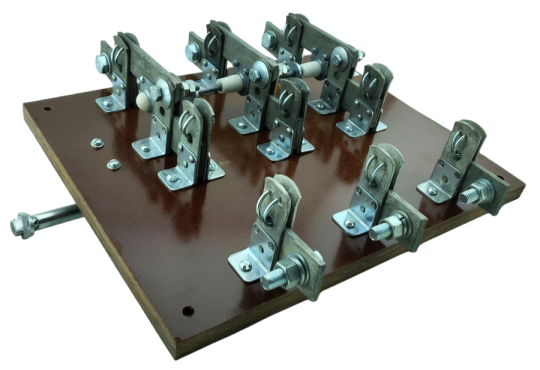

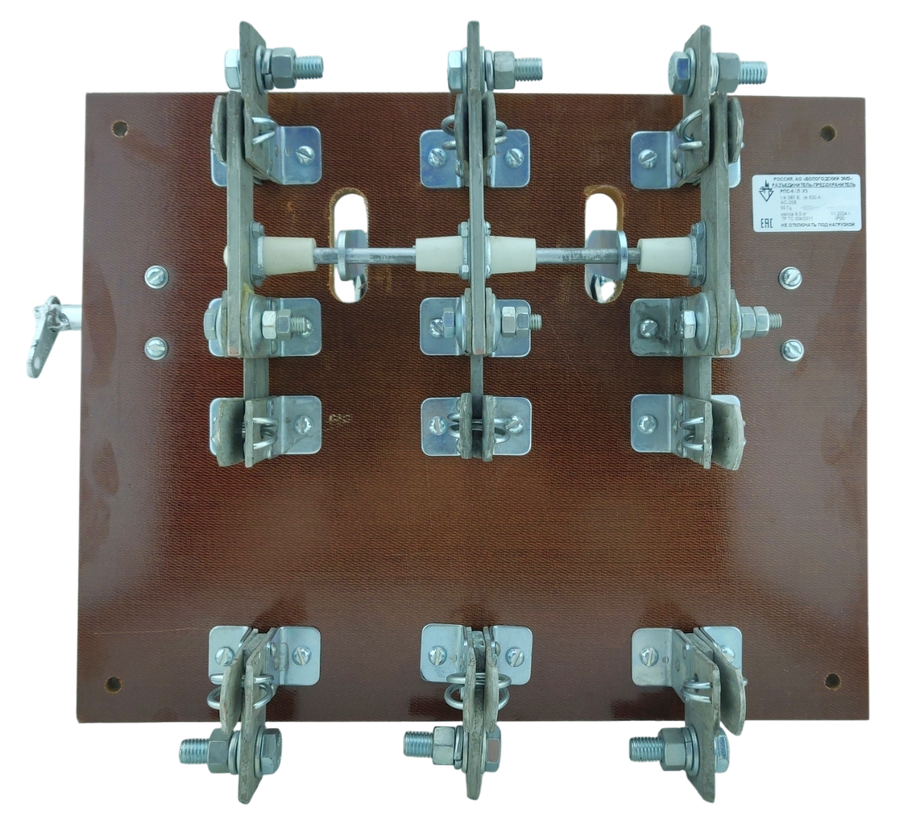

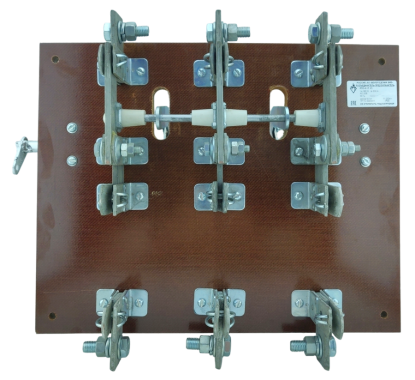

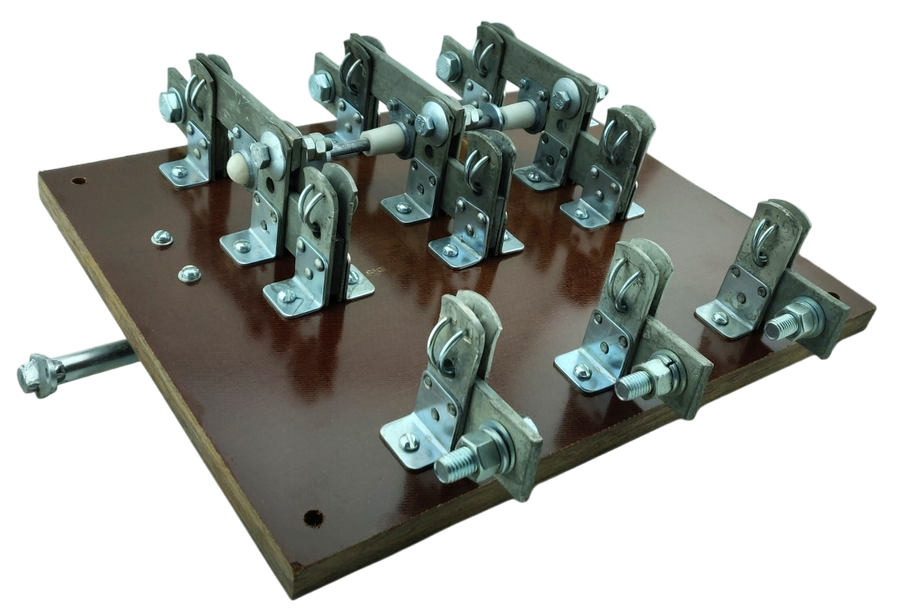

Аппараты представляет собой трехполюсный разъединитель, к каждому полюсу которого последовательно подключен плавкий предохранитель, образующий с разъединителем единое устройство на общем основании.
Основание аппаратов на номинальный ток 630А изготовлено из изоляционного материала — текстолита. Аппараты на номинальный ток 100÷400А изготовлены на металлическом основании с установкой на него фарфоровых изоляторов А-632.
Аппараты имеют по одному ряду совмещённых и контактных стоек. Необходимое нажатие на контактных стойках обеспечивается пружинными кольцами, на совмещённых — сферическими шайбами.
У аппаратов с боковым смещенным приводом контактные ножи связаны осью, приводящейся в движение посредством симметрично расположенных по длине тяг, второй конец которых шарнирно соединён с валом. Вал приводится во вращение боковой съёмной рукояткой (или приводом), устанавливаемой на одном его конце. Аппараты с центральным расположением привода приводятся в движение скобой связанной с осью контактных ножей.
Конструкция контактных выводов обеспечивает присоединение как медных, так и алюминиевых проводников и шин.
Условия эксплуатации
-Высота над уровнем моря не более 2000 м.
-Температура окружающего воздуха от -45 до +40˚С.
-Относительная влажность воздуха не более 50% при температуре 40˚С.
-Группа условий эксплуатации М1 по ГОСТ 17516.1-90.
-Степень загрязнения окружающей среды – 3 по ГОСТ Р 50030.3-99.
-Установленный срок службы 8,5 лет.
-Срок гарантии устанавливается три года со дня ввода в эксплуатацию, но не более 3,5 лет со дня отгрузки, при соблюдении условий транспортирования, хранения, монтажа и эксплуатации.
-Рабочее положение — вертикальное с отклонением в любую сторону не более 5˚.
Технические характеристики
Номинальное рабочее напряжение Ue, В ~ 380
Номинальное напряжение изоляции Ui, В ~ 660
Номинальная частота, Гц 50
Номинальный рабочий ток Ie, А 630
Категория применения АС-20В
Степень защиты по ГОСТ 14254 IP00
Номинальный режим работы продолжительный
Номинальная включающая и отключающая способность при U=1,05Ue, I=1.5Ie, cosφ=0,95, циклов ВО 10
Тип встраиваемых предохранителей ППН-39
Номинальный ток плавких вставок предохранителей 630
Максимальные потери мощности плавких вставок, Вт 48
Номинальный условный ток короткого замыкания, кА 40
Механическая износостойкость аппаратов (циклы ВО), не менее 2500
Присоединение для контактных выводов М12
Расположение контактных выводов относительно плоскости монтажа Перпендикулярное
Максимальное количество и сечение присоединяемых проводников, мм2 4х120
Модель (серия): РПС
Номинальный ток In, А: 630
Расположение рукоятки: Правая
