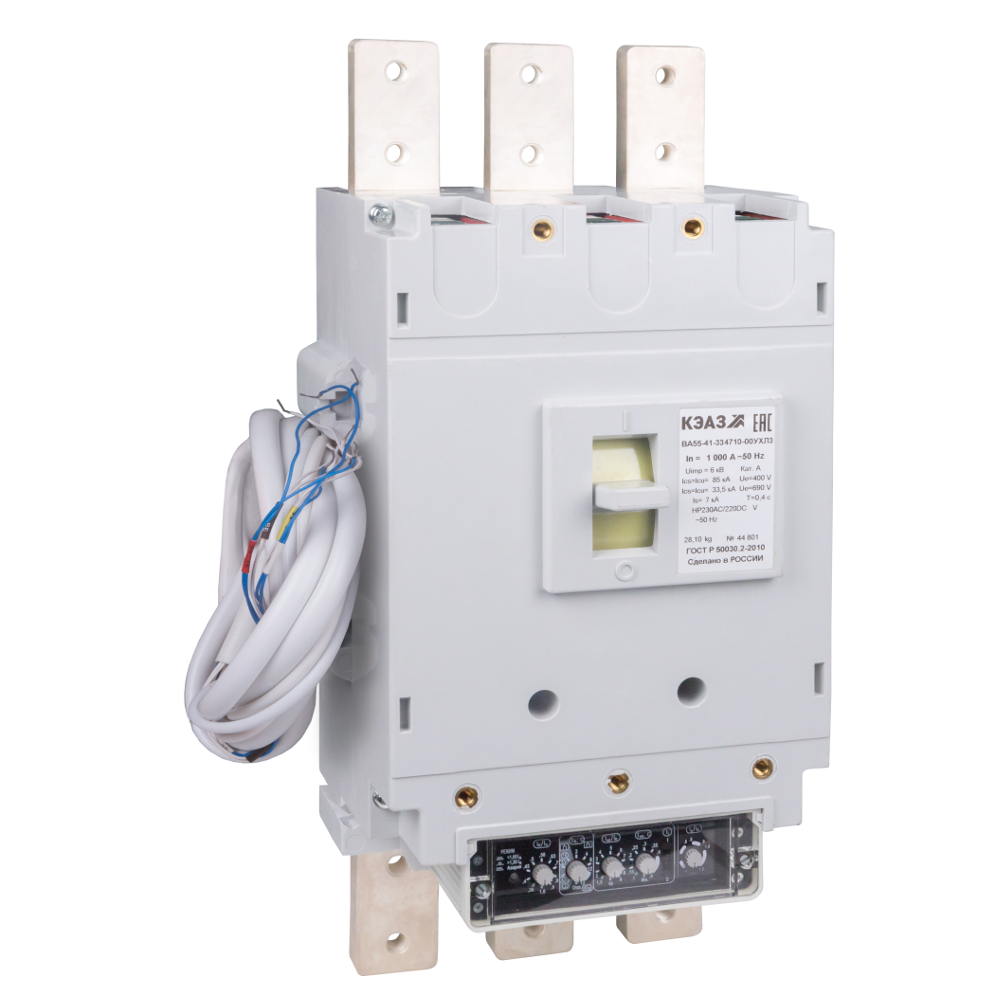

Производитель: КЭАЗ
Артикул: 108214
Модель (серия): ВА55-41
Количества полюсов: 3
Род тока: AC
Номинальный ток In, А: 1000
Типоисполнение (схема исполнения): 334710
Предельная коммутационная способность переменного тока Icu, кА: 33,5
Цену можно узнать по телефонам:
для оптовых покупателей +375 17 252 00 00
Основные характеристики
Классификация
Категория ETIM: Силовой автоматический выключатель (EC000228)
Тип изделия: Выключатель автоматический
Габариты и материалы
Габариты изделия: Ширина (мм): 250
Габариты изделия: Высота (мм): 523
Габариты изделия: Глубина (мм): 200
Электротехнические характеристики
Количество полюсов: 3
Номинальный ток In (А): 1 000
Частота тока (Гц): 50/60
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 690
Предельная коммутационная способность переменного тока Icu (кА): 33,5
Номинальное рабочее напряжение переменного тока Ue (В)2: 400
Предельная коммутационная способность переменного тока Icu (кА)2: 55
Вспомогательные (свободные) контакты: 3з+4р, ВКС
Наличие привода: ручной
Наличие независимого расцепителя: да
Регулировка максимальных расцепителей тока: да
Вид расцепителей: электронный
Количество вспомогательных размыкающих контактов: 4
Количество вспомогательных замыкающих контактов: 3
Номинальное напряжение изоляции Ui (В): 690
Номинальное импульсное напряжение Uimp (кВ): 6
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
Предельный ток селективности Is (кА): 20
Тип расцепителя: MR1-AC
Номинальный продолжительный ток Iu (А): 1 000
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 33,5
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 55
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 55
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In): 0,36;0,4;0,45;0,5;0,56;0,63;0,7;0,8;0,9;1
Уставки по времени срабатывания расцепителя при токе 6IR (с): 2;4;8;16;OFF
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR): 1,5;2;3;4;5;6;7;8;9;10
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с): 0,1;0,15;0,2;0,25;0,3;0,35;0,4;Мгн.
Уставки по току мгновенного срабатывания расцепителя Ii (А): 20000
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (с): Мгн.
Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к рабочему току (Ig/Ir): 0,4;0,6;0,8;1;OFF
Уставки по времени срабатывания расцепителя при токе 6IR с обратно кубической зависимостью (с): 2;4;8;12;OFF
Монтажные характеристики
Способ крепления (монтажа): винт
Присоединение внешних проводников: переднее
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Макс. сечение присоединяемых медных шин (мм): 2(60х12)
Вид присоединяемых проводников: шина/провод
Эксплуатационные характеристики
Степень защиты (IP): IP00
Климатическое исполнение и категория размещения: УХЛ3
Диапазон рабочих температур (˚С): от -50°С до +55°С
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-038-05758109-2007
Дополнительное оборудование: Нет
Дополнительный расцепитель: НР230AC/220DC
Наличие вспомогательных контактов сигнализации: да
Габариты изделия: Ширина (мм): 250
Габариты изделия: Высота (мм): 523
Габариты изделия: Глубина (мм): 200
Дополнительное оборудование: Нет
Дополнительный расцепитель: НР230AC/220DC
Наличие вспомогательных контактов сигнализации: да
Габариты упаковки (содержит 1 шт)
Ширина (мм): 280
Высота (мм): 314
Глубина (мм): 570
Штрих-код EAN13
4600572103633
Модель (серия): ВА55-41
Количества полюсов: 3
Род тока: AC
Номинальный ток In, А: 1000
Типоисполнение (схема исполнения): 334710
Предельная коммутационная способность переменного тока Icu, кА: 33,5
