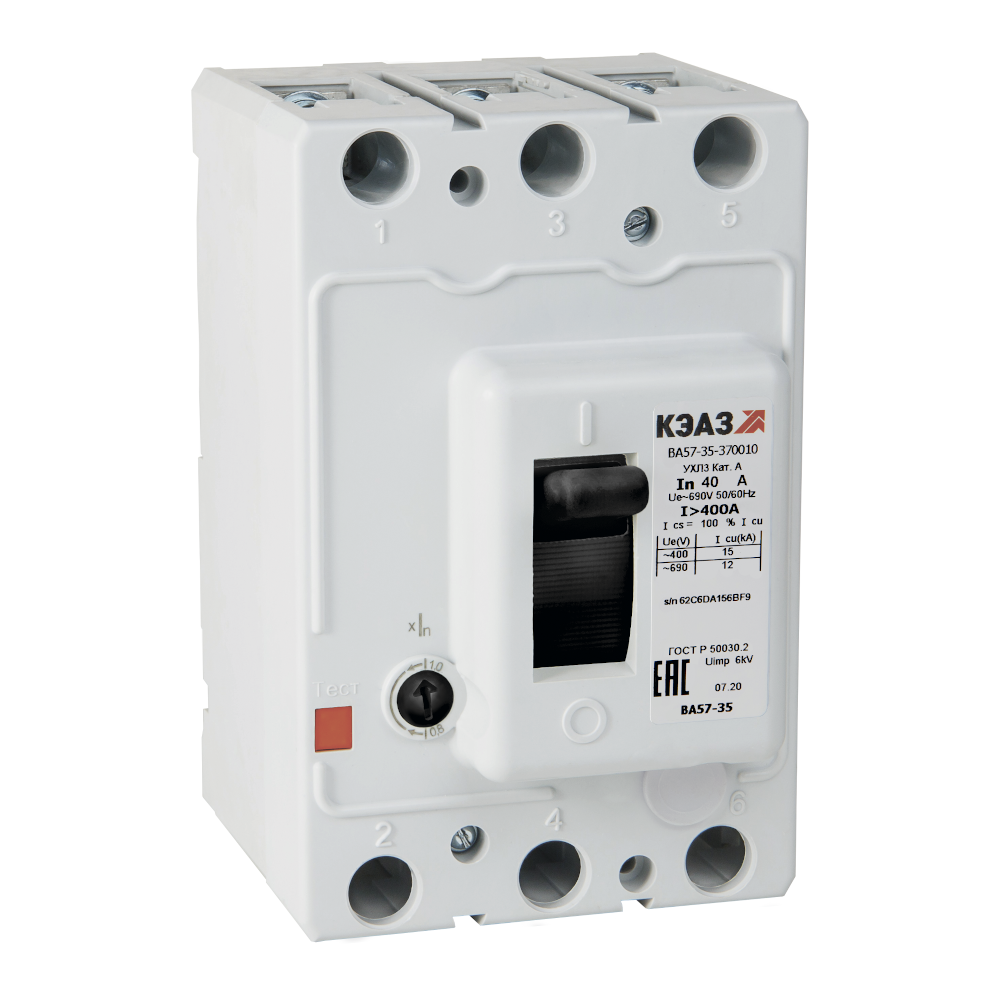

Купить Выключатель автоматический ВА57-35-370010-200А-630-690AC-УХЛ3-КЭАЗ в Минске

Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 200 А.

Основные характеристики
Классификация
Категория ETIM: Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228)
Тип изделия: Выключатель автоматический
Габариты и материалы
Габариты изделия: Ширина (мм): 112
Габариты изделия: Высота (мм): 175
Габариты изделия: Глубина (мм): 130
Электротехнические характеристики
Количество полюсов: 3
Номинальный ток In (А): 200
Диапазон регулировки теплового расцепителя (А): 0,8...1In
Частота тока (Гц): 50/60
Род тока: AC

Номинальное рабочее напряжение переменного тока Ue (В): 690
Предельная коммутационная способность переменного тока Icu (кА): 18
Номинальное рабочее напряжение переменного тока Ue (В)2: 400
Предельная коммутационная способность переменного тока Icu (кА)2: 44
Вспомогательные (свободные) контакты: Нет
Наличие привода: ручной
Уставка расцепителей токов короткого замыкания: 630А
Наличие независимого расцепителя: нет
Регулировка максимальных расцепителей тока: да
Вид расцепителей: тепловой и электромагнитный
Номинальное напряжение изоляции Ui (В): 690
Номинальное импульсное напряжение Uimp (кВ): 6
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
Номинальный продолжительный ток Iu (А): 200
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 18
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 44
Уставки рабочего тока расцепителя IR (А): 160;200
Уставки по току мгновенного срабатывания расцепителя Ii (А): 630
Монтажные характеристики
Способ крепления (монтажа): винт
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 185 или 2х95
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Макс. сечение присоединяемых медных шин (мм): 4х30 или 6х20
Вид присоединяемых проводников: шина/провод
Эксплуатационные характеристики
Климатическое исполнение и категория размещения: УХЛ3
Степень защиты (IP): IP20
Диапазон рабочих температур (˚С): от -60°С до +40°С
Гарантийный срок эксплуатации (лет): 5
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-037-05758109-2011
Дополнительное оборудование: комплект зажимов №1; клеммная крышка
Дополнительный расцепитель: Нет
Наличие вспомогательных контактов сигнализации: нет
Втычное исполнение: нет
