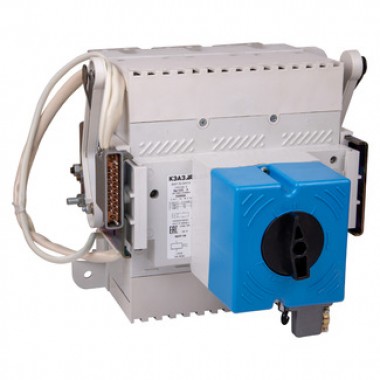

Производитель: КЭАЗ
Артикул: 234767
Модель (серия): ВА57-39
Типоисполнение (схема исполнения): 341870
Род тока: AC
Количества полюсов: 3
Номинальный ток In, А: 630
Узнать возможность поставки либо подобрать аналоги можно по телефонам:
для оптовых покупателей +375 17 252 00 00
Основные характеристики
Классификация
Категория ETIM: Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228)
Тип изделия: Выключатель автоматический
Габариты и материалы
Габариты изделия: Ширина (мм): 296
Габариты изделия: Высота (мм): 257
Габариты изделия: Глубина (мм): 361
Электротехнические характеристики
Количество полюсов: 3
Номинальный ток In (А): 630
Частота тока (Гц): 50/60
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 690
Предельная коммутационная способность переменного тока Icu (кА): 18
Номинальное рабочее напряжение переменного тока Ue (В)2: 400
Предельная коммутационная способность переменного тока Icu (кА)2: 40
Вспомогательные (свободные) контакты: 1з+1р
Наличие привода: электромагнитный 230AC
Уставка расцепителей токов короткого замыкания: 2000А
Наличие независимого расцепителя: да
Регулировка максимальных расцепителей тока: нет
Вид расцепителей: тепловой и электромагнитный
Количество вспомогательных размыкающих контактов: 1
Количество вспомогательных замыкающих контактов: 1
Номинальное напряжение изоляции Ui (В): 690
Номинальное импульсное напряжение Uimp (кВ): 6
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
Номинальный продолжительный ток Iu (А): 630
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 18
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 40
Уставки рабочего тока расцепителя IR (А): 630
Уставки по току мгновенного срабатывания расцепителя Ii (А): 2000
Монтажные характеристики
Способ крепления (монтажа): винт
Присоединение внешних проводников: заднее
Макс. сечение присоединяемых проводов (мм²): 2х240
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: выдвижной
Макс. сечение присоединяемых медных шин (мм): 12х50
Вид присоединяемых проводников: шина/провод
Эксплуатационные характеристики
Климатическое исполнение и категория размещения: УХЛ3
Степень защиты (IP): IP20
Диапазон рабочих температур (˚С): от -60°С до +40°С
Гарантийный срок эксплуатации (лет): 5
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-037-05758109-2011
Дополнительное оборудование: комплект зажимов №3; ключ для перемещения выключателя
Дополнительный расцепитель: НР230AC/220DC
Наличие вспомогательных контактов сигнализации: нет
Модель (серия): ВА57-39
Типоисполнение (схема исполнения): 341870
Род тока: AC
Количества полюсов: 3
Номинальный ток In, А: 630
