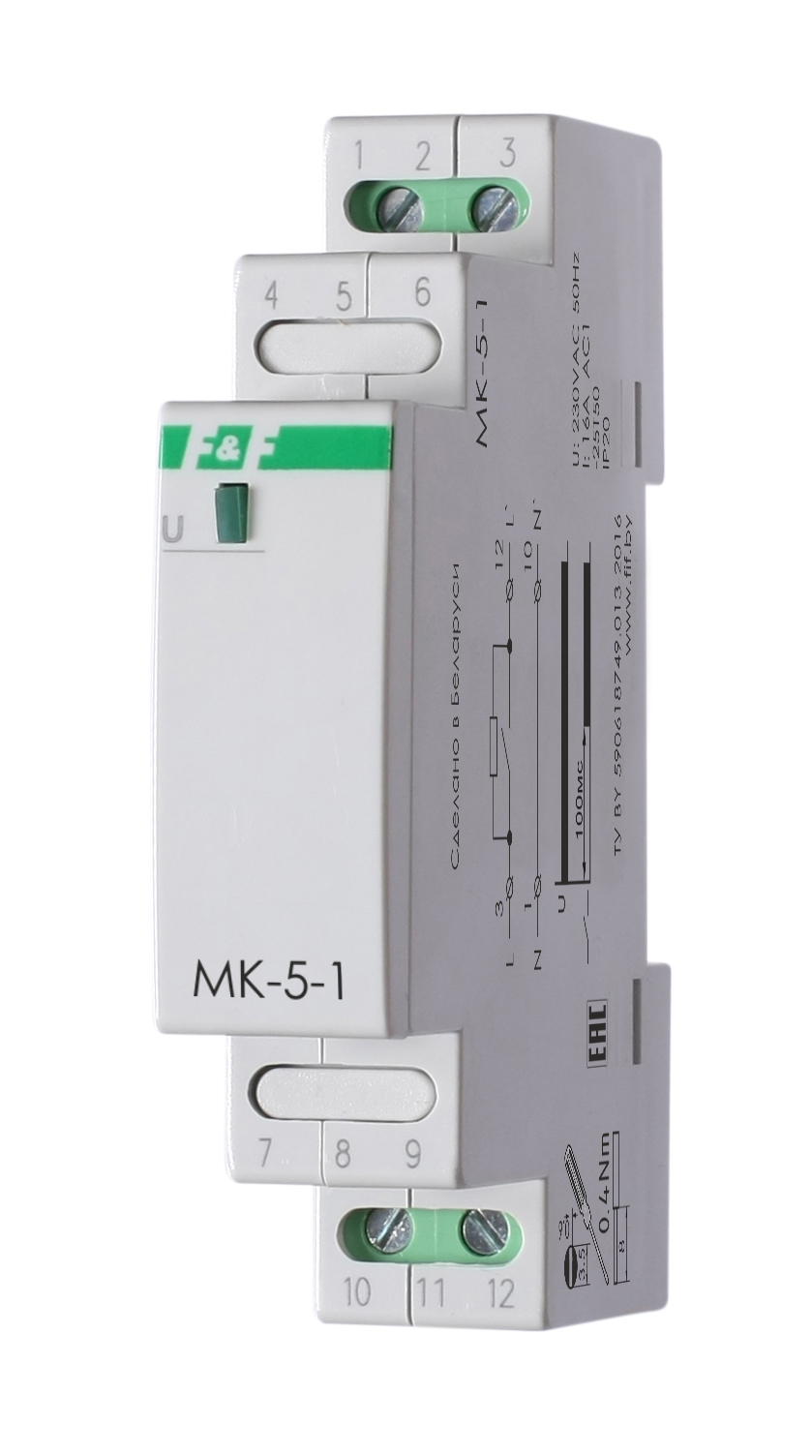

Купить Модуль защиты контактов MK-5-1 в Минске

Модуль защиты контактов MK-5-1 предназначен для защиты контактов выключателей и реле от повреждения при подключении к цепи питания емкостных нагрузок, которые имеют значительные пусковые токи. К таким нагрузкам относятся: импульсные блоки питания, светодиодные лампы, драйверы для светодиодных лент или светодиодных модулей и т.п.
Использование модуля защиты контактов позволяет:
- увеличить срок службы электрооборудования;
- предотвратить ложные срабатывания автоматических выключателей.

Область применения
Область применения охватывает все производственные циклы в промышленности и быту, где требуется защитить контакты выключателей и исполнительных реле от больших пусковых токов.

Принцип работы
При включении напряжения контакты встроенного реле разомкнуты. Ток ограничивается встроенным последовательным резистором. Через фиксированное время (время задержки Тз) контакт реле замыкается и полный объем тока подается на нагрузку (R). В дальнейшем модуль защиты контактов на работу нагрузки влияния не оказывает.

Код ETIM EC001437
Номинальное напряжение питания 230 В AC
Частота питающей сети 50±1 Гц
Максимальный коммутируемый ток 16 А АС-1
Ограничение пускового тока 8 А
Максимальное коммутируемое напряжение 250 В АС
Максимальная ёмкость нагрузки 3000 мкФ
Длительность ограничения пускового тока (Tз) 0,1 с
Потребляемый ток 25-50 мА
Диапазон рабочих температур от -25 до +50°С
Степень загрязнения среды 2
Категория перенапряжения III
Подключение винтовые зажимы, 2,5 мм2
Габариты (ШхВхГ) 18х90х65 мм
Тип корпуса (см. Приложение 1) 1S
Монтаж на DIN-рейке 35 мм
Степень защиты IP 20
Масса 68 г
