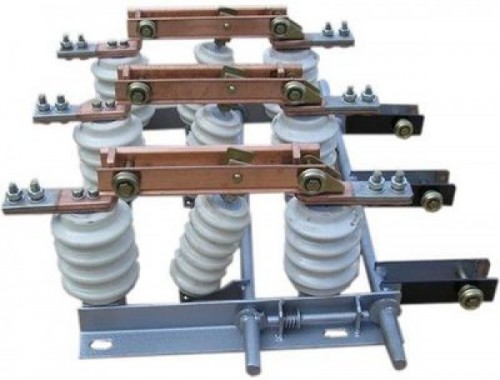

Купить Разъединитель РВЗ-10/630-III-Ф-У2 в Минске

Разъединитель для внутренней установки с заземляющими ножами РВЗ-10/630 III У2 совместно с приводом ПР-10 предназначен для включения и отключения под напряжением участков электрической цепи напряжением до 10 кВ при отсутствии нагрузочного тока, или для изменения схемы соединения, а также заземления отключенных участков при помощи стационарных заземлителей при их наличии.

Структура условного обозначения разъединителя РВЗ
РВЗ-U/ХХХ ххх УХЛ2 (У2):
Р - разъединитель
В - внутренней установки
З - с заземляющими ножами
U - номинальное напряжение, кВ
ХХХ - номинальный ток, А
ххх - (I) заземляющие ножи со стороны разъемных контактов; (II) заземляющие ножи со стороны шарнирных контактов; (III) заземляющие ножи с двух сторон
УХЛ2 (У2) - климатическое исполнение и категория размещения по ГОСТ 15150
Устройство и принцип работы разъединителя РВЗ
По конструкции разъединители серии РВЗ вертикально-рубящего типа и имеют одно и трехполюсное исполнение на общей раме.
Разъединители состоят из цоколя (рамы), опорных изоляторов, контактной системы, тяговых изоляторов и заземлителей (при их наличии). На раме разъединителя расположен приводной вал с рычагами, предназначенный для оперирования контактными ножами.

При наличии заземлителей на цоколе ближайшего к приводу разъединителя устанавливается механическая блокировка, препятствующая включению заземлителей при включенных главных ножах и наоборот. Заземлители состоят из стальных пластин, приваренных к валу, и закрепленных на них медных ламелей. При включении заземлителей ламели входят в контакт, выполненный в виде шины, закрепленной под неподвижным контактом.

Контактное давление в осевом и разъемном контактах осуществляется пружинами. Главные ножи управляются ручным приводом ПР-ЗУЗ или электро двигательным приводом ПД—14УХЛ1.
