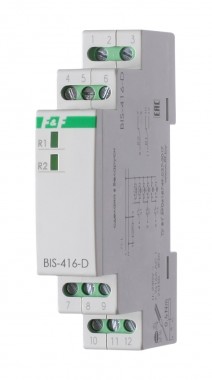

Купить Реле импульсное BIS-416-D в Минске

Отличительные особенности:
Два независимых канала. Три входа управления. Максимальный ток нагрузки 2х16 А.

Назначение
Предназначено для управления двумя нагрузками по двум независимым управляющим входам, включение/выключение освещения, электроустановок и т.п. из нескольких мест выключателями кнопочного типа, параллельно соединенными между собой.

Особенности
- раздельное управление двумя нагрузками, на каждую нагрузку своя группа выключателей;
- третий вход управления для организации централизованного управления нагрузками (включить все/выключить все);
- нет памяти контактов;
- возможно подключение выключателей кнопочного типа с подсветкой;
- максимальный ток нагрузки 2х16 А.

Область применения
Освещение проходных помещений: длинных коридоров, лестничных маршей и т.д. (включение на входе, выключение на выходе), управление включением/выключением электроустановки.

Принцип работы
Реле имеет три независимых входа управления. Включение, либо выключение нагрузок осуществляется подачей электрического импульса на входы управления реле, замыканием выключателей кнопочного типа, параллельно соединенных между собой. Замыканием по входу S1 осуществляется управление нагрузкой Rн1, замыканием по входу S2 - управление нагрузкой Rн2. Вход S3 предназначен для одновременного управления нагрузками Rн1 и Rн2. Кратковременное нажатие выключателя, подключенного к входу S3, приводит к включению нагрузок Rн1 и Rн2, нажатие и удержание более 1 с - к отключению обеих нагрузок.

Электрические характеристики

Напряжение питания: 230 В (AC)
Максимальный коммутируемый ток (AC‑1): 2 × 16 А
Максимальная мощность нагрузки: см. табл. 1 Руководства
Контакт: 2 (переключаемые NO/NC)
Количество каналов: двухканальное
Ток управления: < 5 мА
Память состояния контактов: нет
Индикация и управление

Индикация нагрузки: 2 светодиода
Рабочие и надёжностные параметры

Диапазон рабочих температур: от −25 °C до +50 °C
Потребляемая мощность: 0,6 Вт
Коммутационная износостойкость: > 100 000 циклов
Степень загрязнения среды: 2
Категория перенапряжения: III
Механические и корпусные параметры

Габариты (Ш×В×Г): 18 × 90 × 65 мм
Тип корпуса: 1S
Момент затяжки винтового соединения: 0,4 Н·м
Подключение: винтовые зажимы до 2,5 мм²
Степень защиты: IP20
Масса: 0,062 кг
Монтаж: на DIN‑рейку
