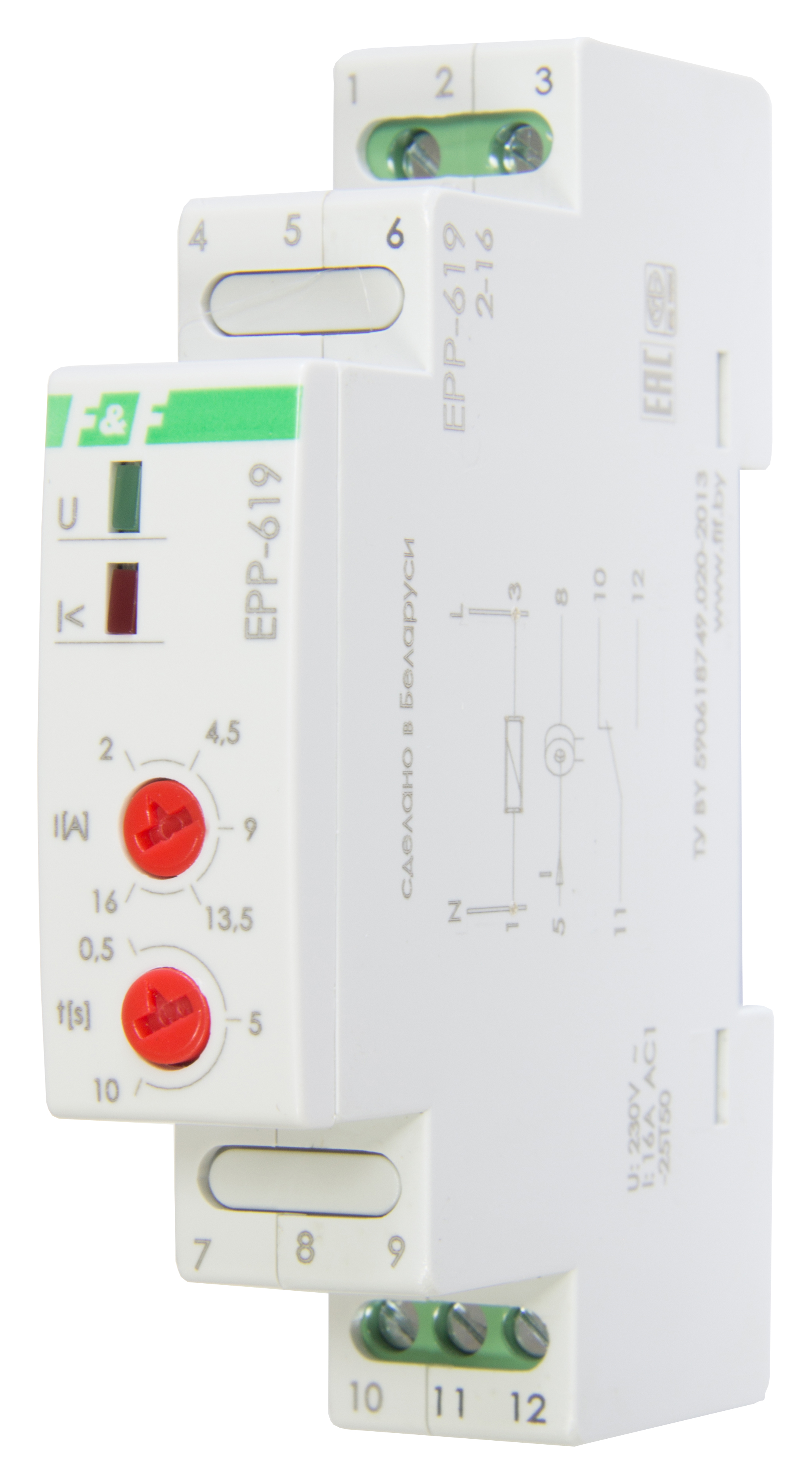

Купить Реле тока EPP-619-02 в Минске

Отличительные особенности:
- напряжение питания 230 В, 50 Гц; - диапазон контролируемых токов 2..16 А (выносной ТТ); - измерение истинного среднеквадратичного значения тока (True RMS); - задержка отключения (регулируемая) 0,5…10 с.

Назначение
Предназначено для отключения цепей и источников питания, обеспечивая защиту от превышения допустимой величины потребляемого тока.

Особенности
- напряжение питания 230 В, 50 Гц;
- диапазон контролируемых токов 2…16 А;
- регулируемая задержка отключения 0,5…10 секунд;
- контакт 1NO/NC, гальваническая развязка между исполнительным реле (сухой контакт) и цепью питания;
- максимальный коммутируемый ток нагрузки 16 АС-1.

Область применения
Применяется в системах релейной защиты и автоматики в качестве устройства, реагирующего на отклонение силы переменного тока в контролируемой цепи от установленного значения. Используется для защиты цепей и источников питания от перегрузки по току и короткого замыкания.

Принцип действия
Реле тока измеряет ток в контролируемой цепи с помощью выносного трансформатора тока, определяет увеличение тока и срабатывает, когда ток достигает установленного предельного значения, при этом происходит замыкание контакта 11-12. При восстановлении параметров тока и снижении на 10% от установленного значения, реле тока с задержкой в 0,5 секунд срабатывает и переключает контакт в исходное положение - контакты 11-12 размыкаются.

Напряжение питания, В 230 АС
Максимальный коммутируемый ток, А (AC-1)16
Максимальный ток катушки контактора, А 3 AC-15
Контакт 1NO/NC
Количество функций однофункциональное
Диапазон контролируемых токов, А 2…16
Погрешность измерения тока, % 5
Задержка отключения, с0,5..10
Задержка повторного включения при снижении тока на 10% от установленного значения, сек 0,5
Диапазон рабочих температур, °С -25…+50
Степень защиты IP20
Коммутационная износостойкость, циклов >100000
Потребляемая мощность, Вт 0,5
Степень загрязнения среды 2
Категория перенапряжения III
Габариты (ШхВхГ), мм18х90х65
Подключениевинтовые зажимы 2,5 мм2
Момент затяжки винтового соединения, Нм 0,4
Тип корпуса 1S
Масса, кг 0,062
Монтаж на DIN- рейке 35 мм
Технические характеристики трансформатора тока
Габариты (ШхВхГ), мм 23х23х10
Диметр сквозного отверстия, мм 8
Подключение провод 2х0,13 мм2, длина 250 мм
