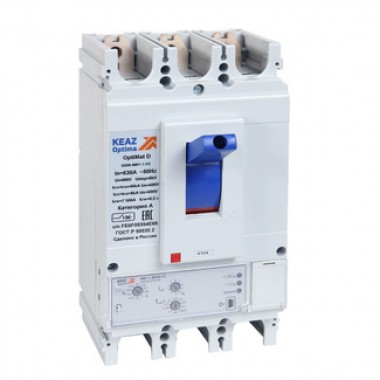

Купить Выключатель автоматический OptiMat D400H-MR1.1-У3 в Минске

Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 400 А.

Основные характеристики
Классификация
Категория ETIM: Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228)
Тип изделия: Выключатель автоматический
Габариты и материалы
Габариты изделия: Ширина (мм): 140
Габариты изделия: Высота (мм): 256
Габариты изделия: Глубина (мм): 167
Электротехнические характеристики
Количество полюсов: 3
Номинальный ток In (А): 400
Частота тока (Гц): 50
Род тока: AC

Номинальное рабочее напряжение переменного тока Ue (В): 690
Предельная коммутационная способность переменного тока Icu (кА): 10
Номинальное рабочее напряжение переменного тока Ue (В)2: 400
Предельная коммутационная способность переменного тока Icu (кА)2: 65
Вспомогательные (свободные) контакты: Нет
Наличие привода: ручной
Уставка расцепителей токов короткого замыкания: 1,5-10In
Рабочий диапазон сетевого напряжения (В): 24-690
Регулировка максимальных расцепителей тока: да
Вид расцепителей: электронный
Номинальное напряжение изоляции Ui (В): 800
Номинальное импульсное напряжение Uimp (кВ): 8
С расцеплением под напряжением: да
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
Тип расцепителя: MR1.1
Контрольная температура (°С): 30
Номинальный продолжительный ток Iu (А): 400
Диапазон краткосрочной задержки расцепителя короткого замыкания (с): 0,1; 0,2; 0,3; 0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 10
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 65
Время номинально кратковременно выдерживаемого тока tcw (с): 0,5
Номинальный кратковременно выдерживаемый ток Icw (А): 7 500
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 65
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА): 10
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In): 0,4;0,45;0,5;0,56;0,63;0,7;0,8;0,9;0,95;1
Уставки по времени срабатывания расцепителя при токе 6IR с функцией тепловая память (с): 12
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR): 1,5;2;3;4;5;6;7;8;9;10
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с): 0,1;0,125;0,15;0,2;0,25;0,3;0,35;0,4;Мгн.
Уставки по току мгновенного срабатывания расцепителя Ii (А): 5000
Монтажные характеристики
Способ крепления (монтажа): винт
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 120
Возможность самостоятельного подключения дополнительных устройств: да
Способ установки: стационарный с креплением на панели
Макс. сечение присоединяемых медных шин (мм): 2 х (6 х 32)
Вид присоединяемых проводников: шина/провод
Тип подключения: болтовое соединение
Подходит для монтажа на DIN-рейку: нет
Эксплуатационные характеристики
Климатическое исполнение и категория размещения: У3
Степень защиты (IP): IP30
Диапазон рабочих температур (˚С): от -40°С до +70°С
Категория применения: A
Дополнительные особенности
Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2-2010, ТУ3422-062-05758109-2015
Тип элемента управления: рычажковый (перекидной рычаг)
Возможность установки индикатора отключения: да
Моторный привод встроенный: нет
